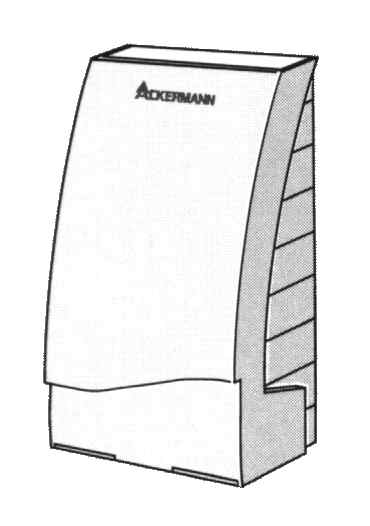

Anschlußdose für LWL-Kabel

Anschlußdose für Aufputz-, Wandkanal- und Unterflur-Installation mit LWL-Multimode-Simplexbuchsen (schrägeinführend). Es können ca. 500mm Kabeladerreserve bei Einhaltung der Mindestbiegeradien (30mm) abgelegt werden. Die Kabelaustritte sind mit Zugentlastung. Der Deckel dieser Dose ist über Filmscharniere am Gehäuse angebunden und besitzt eine 90° Rastung und eine Endverriegelung. Außerdem sind Staubschutzklappen mit Endraste für die nichtbelegten Buchsen vorhanden.
Der Boden besitzt Zugentlastungen für die Kanalmontage und ist herausnehmbar. Ein Befestigungsset für Kanalmontage ist lose beigestellt.
Die Maße sind 77mm x 146mm x 49mm.
Diese Dose ist für maximal vier Fasern geeignet.


Für ST-Durchführungsbuchsen:
Bezeichnung
Anschlußdose LWL-ST, 2fach, Farbe reinweiß RAL9010
Anschlußdose LWL-ST, 2fach, Farbe graphitschwarz RAL9011
Anschlußdose LWL-ST, 4fach, Farbe reinweiß RAL9010
Anschlußdose LWL-ST, 4fach, Farbe graphitschwarz RAL9011


Artikel Nr.:
0450100001
0450100002
0450100011
0450100012

Für ST/SC-Duplex-Hybridbuchsen:
Bezeichnung
Anschlußdose LWL-SC, 2fach, Farbe reinweiß RAL9010
Anschlußdose LWL-SC, 2fach, Farbe graphitschwarz RAL9011
Anschlußdose LWL-SC, 4fach, Farbe reinweiß RAL9010
Anschlußdose LWL-SC, 4fach, Farbe graphitschwarz RAL9011


Artikel Nr.:
0450100021
0450100022
0450100031
0450100032

Befestigungssets:
Bezeichnung
Befestigungsset für Wandkanal-Installation
Befestigungsset für Unterflur-Installation


Artikel Nr.:
0450100101
0450100102
