LWL - Kabel

Dätwyler LWL-Rohkabel
Innenkabel, Meterware

Optofil-Innenkabel, FRNC/LS0H, I-D(ZN)H, metallfrei,trockene Verseilhohlräume, unarmiert

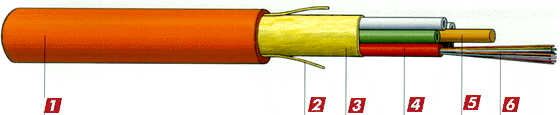

1: FRNC/LS0H-Mantel
2: Aufreißzwirne
3: Zugentlastung aus Aramidgarn

4: Bündellader mit wasserabstoßender Füllmasse
5: Stützelemente
6: 2-12 Glasfasern pro Bündelader mit Primärbeschichtung

Max. Faseranzahl

12

24

60

72

96

120

144

Max. Bündeladerzahl

1

2

5

6

8

10

12

Nom. Kabeldurchmesser [mm]

6,2

9,2

11,0

12,9

13,6

15,3

17,2

Max. Gewicht [kg/km]

34

75

114

136

176

216

265

Min. Biegeradius [mm]

93

138

165

180

204

230

258

Max. Zugkraft [N]

1000

1000

2000

2000

2000

2000

2000

Max. Querdruck dauernd [N/cm]

100

100

100

100

100

100

100

Max. Querdruck kurzzeitig [N/cm]

300

300

300

300

300

300

300

Max. Brandlast [kWh/km]

231

403

627

725

998

1344

1782

Typ
Optofil-I...x..., FRNC/LS0H n
I-D(ZN)H

Anwendungsbereich
Verbindungskabel zwischen Haupt- und Endverteilern, Einzug in Kunststoffrohr-Anlagen, Verlegung in Steigtrassen, auf Pritschen und Kabeltrassen im Innen-Bereich

Merkmale
Bis zwei Bündeladern ohne Blind- und Stützelement, metallfreier, leichter Aufbau, trockene Verseilhohlräume, Aufreißzwirn zum Öffnen des Kabelmantels

Brandverhalten
Halogenfreies flammwidriges FRNC/LS0H-Mantelmaterial, keine korrosiven Brandgase
IEC 60332.1/HD 405.1/DIN VDE 0472 Teil 804 B

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabeltyp, Kabelnummer, Metrierung, Wellenlinie, Telefonhörer

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
-10°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125

LWL-I-D(ZN)H-01x04
LWL-I-D(ZN)H-01x06
LWL-I-D(ZN)H-01x08
LWL-I-D(ZN)H-01x10
LWL-I-D(ZN)H-01x12
LWL-I-D(ZN)H-02x12

4
6
8
10
12
24

3003300104
3003300106
3003300108
3003300110
3003300112
3003300212

3003400104
3003400106
3003400108
3003400110
3003400112
3003400212

3003500104
3003500106
3003500108
3003500110
3003500112
3003500212
