LWL - Kabel

Dätwyler LWL-Rohkabel
Innenkabel, Meterware

Optofil-Innenkabel, FDDITP, I-KH, Kombikabel FDDI und CU-Sternvierer

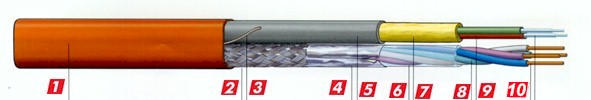

1: FR/LS0H-Mantel
2: Cu-Geflecht verzinnt
3: Aufreißzwirn
4: Alu- Polyesterfolie
5: FR/LS0H-Mantel

6: Polyesterfolie
7: Zugentlastung aus Aramidgarn
8: Adern: 1,15 mm Ø
9: Kompaktadern
10: Innenleiter: 0,64 Ø Cu-Draht

Faserzahl

2

UNINET 3004 2P

Cat. 5 nach EN 50173 und EN 50167

Nom. Kabeldurchmesser [mm]

5,5/9,5

Max. Gewicht [kg/km]

66

Min. Biegeradius [mm]

80

Max. Zugkraft [N]

1000

Max. Querdruck dauernd [N/cm]

100

Max. Querdruck kurzzeitig [N/cm]

200

Max. Brandlast [kWh/km]

237

Typ
Optofil-I... FDDITP
I-KH 2...

Anwendungsbereich
Geeignet als Verbindungskabel zwischen Haupt- und Endverteiler oder direkt an den Arbeitsplatz, aufspleißbar in Kabelendverteilern, verlegbar in Rohranlagen, Kabelpritschen und Vertikalschächten.

Merkmale
Kostengünstige Lösung für Fiber to the desk. Zusätzlicher Sternvierer für Telefon-, PC- oder Fax-Anschlüsse. Leichte Auftrennung der beiden Kabel mittels Aufreißzwirn. Dünnes flexibles Innenkabel mit halogenfreien flammwidrigen Mänteln

Brandverhalten
Nach IEC 332-1 + 332-3 C (HD405.3)
Halogenfreie flammwidrige FRNC/LS0H-Mantelmaterialien, keine korrosiven Brandgase

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabelnummer, Kabeltypen, Metrierung

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
-10°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125
