LWL - Kabel

Dätwyler LWL-Rohkabel
Innenkabel, Meterware

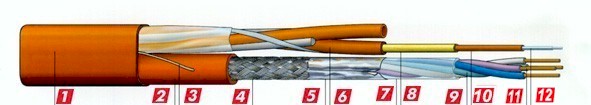

Optofil-Innenkabel, MBTP, I-KH, Kombikabel Minibreakout und Cu-Sternvierer



1: FR/LS0H-Mantel
2: Polyolefin FR/LS0H
3: Aufreißzwirn
4: Cu-Geflecht
5: Alu-Polyesterfolie

6: FR/LS0H-Mantel

7: Polyesterfolie
8
: Zugentlastung aus Aramidgarn
9: Adern: 1,15 mm Ø
10: Kompaktader

11: Innenleiter: 0,64 mm Ø Cu-Draht
12: Glasfaser


Kabeltyp

MBTP

















Faserzahl

2

















UNINET 3004 2P

Cat. 5 nach EN 50173 und EN 5016













Nom. Kabeldurchmesser [mm]

5,5/9,5

















Max. Gewicht [kg/km]

66

















Min. Biegeradius [mm]

80

















Max. Zugkraft [N]

1000

















Max. Querdruck dauernd [N/cm]

100

















Max. Querdruck kurzzeitig [N/cm]

200

















Max. Brandlast [kWh/km]

237

















Typ
Optofil-I...MBTP
I-KH 2...

Anwendungsbereich
Geeignet als Verbindungskabel zwischen Haupt- und Endverteilern oder direkt an den Arbeitsplatz, aufspleißbar in Kabelendverteilern, verlegbar in Rohranlagen, Kabelpritschen und Vertikalschächten

Merkmale
Kostengünstige Lösung für Fiber-to-the-desk. Zusätzlicher Sternvierer für Telefon-, PC- oder Fax-Anschlüsse. Leichte Auftrennung der beiden Kabel mittels Aufreißzwirn. Dünnes flexibles Innenkabel mit halogenfreien flammwidrigen Mänteln.

Brandverhalten
nach IEC 332-3 C (HD 405.3)
Halogenfreie flammwidrige FRNC/LS0H-Mantelmaterialien, keine korrosiven Brandgase

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabelnummer, Kabeltypen, Metrierung

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
-10°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125






Erhältlich auf Anfrage
