LWL - Kabel

Dätwyler LWL-Rohkabel
Außenkabel, Meterware

Optomod-Außenkabel, wbGGT, A-KQ(ZN)B2Y, nagetiergeschützt

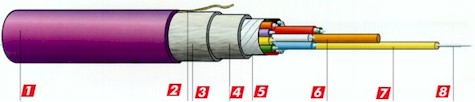

1: PE-Mantel
2: Aufreißzwirn
3: Nagetierschutz und Zugentlastung (Glas)
4: Nagetierschutz und Zugentlastung (Glas)

5: Quellband
6: Stützelemente
7: Kompaktader
8: Glasfaser

Nom. Kabeldurchmesser [mm]

9,5

9,5

9,5

9,5

10,3

10,3

11,0

11,0

11,9

Max. Gewicht [kg/km]

94

94

95

95

105

105

110

112

132

Min. Biegeradius [mm]

142

142

142

142

155

155

165

165

178

Max. Zugkraft [N]

700

700

700

700

700

700

700

700

700

Max. Querdruck dauernd [N/cm]

100

100

100

100

100

100

100

100

100

Max. Querdruck kurzzeitig [N/cm]

400

400

400

400

400

400

400

400

400

Max. Brandlast [kWh/km]

540

530

527

520

629

621

687

673

808

Typ
Optomod-A n x 1..., wbGGT
A-KQ(ZN)B2Y n x 1

Anwendungsbereich
Verbindungskabel zwischen Gebäuden, verlegbar auf Kabel-pritschen, Vertikalschächten und Brüstungskanälen, aufspleißbar in Endverteilern, direkte Steckermontage

Merkmale
2-24 Kompaktadern Ø 0,9 mm sind mit Füll- und Stützelementen verseilt, Nagetierschutz (Wandstärke 1,2 mm), montagefreundlich, hohe Querdruckfestigkeit, Aufreißzwirn zum Öffnen des Mantels

Brandverhalten
PE-Mantel ist halogenfrei, keine korrosiven Brandgase

Mantelfarbe
violett

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabeltyp, Kabelnummer, Metrierung, Wellenlinie, Telefonhörer

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
Lagerung: -25°C bis +70°C
Einzug: -10°C bis +50°C
Betrieb: -25°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513
Längswasserdichtigkeit:
EN 187000 Methode 605 B

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125

LWL-A-KQ(ZN)B2Y-04x01
LWL-A-KQ(ZN)B2Y-08x01
LWL-A-KQ(ZN)B2Y-12x01
LWL-A-KQ(ZN)B2Y-16x01
LWL-A-KQ(ZN)B2Y-24x01

4
8
12
16
24

3004201201

3004300401
3004300801
3004301201
3004301601
3004302401

3004400401
3004400801
3004401201
3004401601
3004402401
