LWL - Kabel

Dätwyler LWL-Rohkabel
Außenkabel, Meterware

Optofil-Außenkabel, KTFGT, A-DF(ZN)2YB2Y, metallfrei, nagetiersicher, mit hoher Zug- und Querdruckfestigkeit

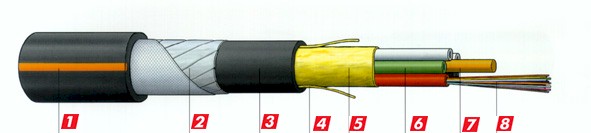

1: PE-Mantel
2: Nagetierschutz aus Flachglas
3: PE-Mantel
4: Aufreißzwirne

5: Zugentlastung aus Aramidgarn
6: Bündelader mit wasserabstoßender Füllmasse
7: Stützelement (GFK)
8: 2-12 Glasfasern pro Bündelader mit Primärbeschichtung

Max. Faseranzahl

12

24

36

48

60

72

96

120

144

Max. Bündeladerzahl

1

2

3

4

5

6

8

10

12

Nom. Kabeldurchmesser [mm]

18,0

18,0

18,0

18,0

18,0

19,0

20,5

22,4

24,2

Max. Gewicht [kg/km]

307

307

307

307

307

351

400

455

514

Min. Biegeradius [mm]

270

270

270

270

270

285

308

336

363

Max. Zugkraft [N]

12000

12000

12000

12000

12000

12000

12000

12000

12000

Max. Querdruck dauernd [N/cm]

300

300

300

300

300

300

300

300

300

Max. Querdruck kurzzeitig [N/cm]

800

800

800

800

800

800

800

800

800

Max. Brandlast [kWh/km]

2443

2443

2443

2443

2443

2674

3118

3690

4398

Typ
Optofil-A...x...KTFGT..n
A-DF(ZN)2YB2Y n x m

Anwendungsbereich
Extreme Nagetiergefährdung, komplexe Kabeltrassen, Einzug in Rohranlagen, Verlegung in Oberflächenkanälen, direkte Erdverlegung

Merkmale
Sehr robuster Aufbau, hohe Zug- und Querdruckfestigkeit, Innenkabel längswasserdicht, mit Petrolat gefüllte Verseilhohlräume, Zwischenmantel, metallfreie 100%ige Nagetier-sicherheit, Aufreißzwirne zum Öffnen des Mantels

Brandverhalten
PE-Mantel ist halogenfrei, keine korrosiven Brandgase

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabeltyp, Kabelnummer, Metrierung, Wellenlinie, Telefonhörer

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
Lagerung: -40°C bis +70°C
Einzug: -10°C bis +50°C
Betrieb: -40°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513
Längswasserdichtigkeit:
EN 187000 Methode 605 B

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125
