Dätwyler LWL-Rohkabel
Außenkabel, Meterware

Optofil-Außenkabel, wbKWT, A-DQ(ZN)B2Y, Stahlwellmantel, nagetiersicher

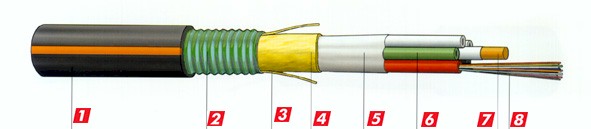

1: PE-Mantel
2: Stahlwellmantel
3: Aufreißzwirne
4: Zugentlastung aus Aramidgarn

5: Quellband
6: Bündelader mit wasserabstoßender Füllmasse
7: Stützelement (GFK)
8: 2-12 Glasfasern pro Bündelader mit Primärbeschichtung

Max. Faseranzahl

12

24

36

48

60

Max. Bündeladerzahl

1

2

3

4

5

Nom. Kabeldurchmesser [mm]

13,5

13,5

13,5

13,5

13,5

Max. Gewicht [kg/km]

165

165

165

165

165

Min. Biegeradius [mm]

203

203

203

203

203

Max. Zugkraft [N]

1500

1500

1500

1500

1500

Max. Querdruck dauernd [N/cm]

150

150

150

150

150

Max. Querdruck kurzzeitig [N/cm]

400

400

400

400

400

Max. Brandlast [kWh/km]

1015

1015

1015

1015

1015

Typ
Optofil-A...x...wbKWT..n
A-DQ(ZN)B2Y n x m

Anwendungsbereich
Extreme Nagetiergefährdung, komplexe Kabeltrassen, Einzug in Rohranlagen, Verlegung in Oberflächenkanälen, direkte Erdverlegung

Merkmale
Robuster, längswasserdichter Aufbau, 100%ige Nagetiersicherheit, Aufreißzwirne zum Öffnen des Mantels

Brandverhalten
PE-Mantel ist halogenfrei, keine korrosiven Brandgase

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabeltyp, Kabelnummer, Metrierung, Wellenlinie, Telefonhörer

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
Lagerung: -40°C bis +70°C
Einzug: -10°C bis +50°C
Betrieb: -40°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513
Längswasserdichtigkeit:
EN 187000 Methode 605 B

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125

LWL-A-DQ(ZN)B2Y-01x04
LWL-A-DQ(ZN)B2Y-01x08
LWL-A-DQ(ZN)B2Y-01x12

4
8
12

3001200104
3001200108
3001200112

3001300104
3001300108
3001300112

3001400104
3001400108
3001400112

LWL-A-DQ(ZN)B2Y-02x08
LWL-A-DQ(ZN)B2Y-02x10
LWL-A-DQ(ZN)B2Y-02x12

16
20
24

3001200208
3001200210
3001200212

3001300208
3001300210
3001300212

3001400208
3001400210
3001400212

LWL-A-DQ(ZN)B2Y-03x10

30

3001200310

3001300310

3001400310

LWL-A-DQ(ZN)B2Y-06x10

60

3001200610

3001300610

3001400610
