LWL - Kabel

Dätwyler LWL-Rohkabel
Außenkabel, Meterware

Optofil-Außenkabel, ZwbKWT, A-DQ(ZN)B2Y, Zentraladerkonstruktion, Stahlwellmantel, nagetiersicher

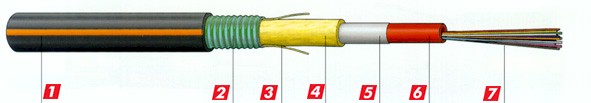

1: PE-Mantel
2: Stahlwellmantel
3: Aufreißzwirne
4: Zugentlastung aus Aramidgarn

5: Quellband
6: Bündelader mit wasserabstoßender Füllmasse
7: 2-12 Glasfasern pro Bündelader mit Primärbeschichtung

Max. Faseranzahl

12

Max. Bündeladerzahl

1

Nom. Kabeldurchmesser [mm]

7,6

Max. Gewicht [kg/km]

44

Min. Biegeradius [mm]

114

Max. Zugkraft [N]

1500

Max. Querdruck dauernd [N/cm]

150

Max. Querdruck kurzzeitig [N/cm]

400

Max. Brandlast [kWh/km]

375

Typ
Optofil-A...x...ZwbKWT
A-DQ(ZN)B2Y n x m

Anwendungsbereich
Extreme Nagetiergefährdung, komplexe Kabeltrassen, Einzug in Rohranlagen, Verlegung in Oberflächenkanälen

Merkmale
Robuster, längswasserdichter Aufbau, 100%ige Nagetiersicherheit, Aufreißzwirne zum Öffnen des Mantels

Brandverhalten
PE-Mantel ist halogenfrei, keine korrosiven Brandgase

Bedruckung
DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabeltyp, Kabelnummer, Metrierung, Wellenlinie, Telefonhörer

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
Lagerung: -40°C bis +70°C
Einzug: -10°C bis +50°C
Betrieb: -40°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513
Längswasserdichtigkeit:
EN 187000 Methode 605 B

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125
