LWL - Kabel

Dätwyler LWL-Rohkabel
Außenkabel, Meterware




Optofil-Außenkabel, wbGGT, A-DQ(ZN)B2Y, metallfrei, trockene Verseilhohlräume, nagetiergeschützt

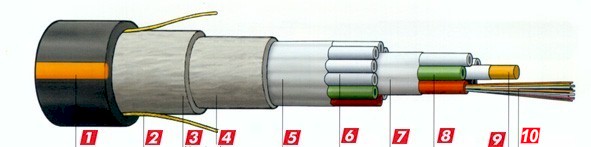

1: PE-Mantel
2: Aufreißzwirne
3: Nagetierschutz
4: Zugentlastung (Glas)
5: Quellband

6: Bündelader mit wasserabstoßender Füllmasse
7: Quellband
8
: Bündelader mit wasserabstoßender Füllmasse
9: Stützelement (GFK)
10: 2-12 Glasfasern pro Bündelader mit Primärbeschichtung


Kabeltyp

wbGGT18

wbGGT24















Max. Faseranzahl

216

288















Max. Bündeladerzahl

18

24















Nom. Kabeldurchmesser [mm]

22,3

29















Max. Gewicht [kg/km]

430

711















Min. Biegeradius [mm]

446

580















Max. Zugkraft [N]

9000

9000















Max. Querdruck dauernd [N/cm]

300

300















Max. Querdruck kurzzeitig [N/cm]

800

800















Max. Brandlast [kWh/km]

3250

4200















Typ
Optofil-A...x...wbGGT..n
A-DQ(ZN)B2Y n x m

Anwendungsbereich
Nagetiergefährdung, komplexe Kabeltrassen, Einzug in Rohranlagen, Verlegung in Oberflächenkanälen, direkte Erdverlegung

Merkmale
Robuster Aufbau, längswasserdichte 2-lagige Bündelader-Verseilung, gelfreie, trockene Verseilhohlräume, metallfreier Nagetierschutz und Zugentlastung kombiniert (Wandstärke ³ 1,2 mm), hohe Querdruckfestigkeit, Aufreißzwirne zum Öffnen des Mantels (HDPE), montagefreundlich, gutes Liegeverhalten

Brandverhalten
PE-Mantel ist halogenfrei, keine korrosiven Brandgase

Bedruckung

DÄTWYLER Optofil, Faserzahl, Fasertyp, Kabeltyp, Kabelnummer, Metrierung, Wellenlinie, Telefonhörer

Optische Eigenschaften
Die Kabel sind mit verschiedenem Fasertyp erhältlich

Temperaturbereich
Lagerung: -40°C bis +70°C
Einzug: -10°C bis +50°C
Betrieb: -40°C bis +60°C
EN 187000 Methode 601

Mechanische Eigenschaften
Zugfestigkeit:
EN 187000 Methode 501
Querdruck:
EN187000 Methode 504
Schlag:
EN187000 Methode 505
Wiederholte Biegung:
EN187000 Methode 507
Torsion:
EN187000 Methode 508
Kabelbiegung:
EN 187000 Methode 513
Längswasserdichtigkeit:
EN 187000 Methode 605 B

Artikelbezeichnung
(bitte Fasertyp anhängen)

Faser
Anzahl

Artikelnummer
Fasertyp: E9/125

Artikelnummer
Fasertyp: G50/125

Artikelnummer
Fasertyp: G62,5/125






Erhältlich auf Anfrage
